Sučeoni zavareni spoj cijevi

Sučeoni zavareni spoj cijevi

Prednosti spajanja cijevi sučeonim zavarivanjem





Sučeono zavareni spoj je zavarljivi spoj cijevi koji omogućuje promjenu smjera protoka, odvajanje, smanjenje veličine cijevi ili pričvršćivanje pomoćne opreme. Spojni spojevi od kovanog čelika proizvedeni su u skladu s ANSI / ASME B16.



Prednosti spajanja cijevi sučeonim zavarivanjem

Snaga i trajnost
Spoj cijevi za sučeoni zavar daje snagu i izdržljivost kada se koristi u građevinskim i infrastrukturnim projektima. Njegova visoka kvaliteta čini ga dovoljno čvrstim da izdrži ekstremne vremenske uvjete, velika opterećenja i rigoroznu upotrebu. Bešavni dizajn čeono zavarenih cijevnih spojeva pomaže u smanjenju rizika od curenja zbog slabih ili korodiranih spojeva budući da ne sadrži ranjive točke na kojima se fiting može oštetiti. Dodatno, njima se lako upravlja i instaliraju uz malo truda, nudeći prednost pri uštedi vremena građevinskim radnicima. Njihova ekonomičnost također ih čini zanimljivom opcijom u usporedbi s drugim materijalima za cjevovode.



Glatka unutrašnjost
Sučeoni zavareni spojevi cijevi nude brojne prednosti za građevinske i infrastrukturne projekte, posebno u pogledu glatke unutrašnjosti cijevi. Sučeono zavareni spojevi općenito se izrađuju od bešavnih ili zavarenih cijevi, što znači da imaju jednaki unutarnji promjer. Ovo stvara glađu unutarnju površinu od tradicionalnih tipova cijevnih spojnica, što znači da postoji manja mogućnost nakupljanja prljavštine i krhotina ili nakupljanja naslaga kao što bi bilo s koljenima ili T-priključcima. Rezultirajuća povećana brzina protoka također olakšava timovima za održavanje brzo identificiranje blokada i njihovo učinkovito popravljanje.



Fleksibilnost i prilagodljivost
Sučeoni zavareni spojevi cijevi pružaju neusporedivu fleksibilnost i prilagodljivost u građevinskim i infrastrukturnim projektima. Mogućnost spajanja cijevi različitih veličina, oblika, materijala i razreda omogućuje stvaranje različitih konfiguracija koje se mogu prilagoditi specifičnim potrebama. Dodatno, zavareni spoj je jači od mnogih alternativnih metoda spajanja, nudeći veću pouzdanost za kritične primjene gdje je sigurnost najvažnija. Trajnost zavara produljuje godine životnom vijeku ovih spojnica u usporedbi s drugim opcijama koje su danas dostupne na tržištu. Općenito, čeono zavareni cijevni priključci pružaju izvrsno rješenje za isplativu prilagodbu infrastrukture, istovremeno osiguravajući njihovu dugotrajnost i pouzdanost tijekom dugih razdoblja.



Dugovječnost i malo održavanja
Sučeoni zavareni spojevi cijevi imaju mnoge prednosti u građevinskim i infrastrukturnim projektima, posebice dugovječnost i malo održavanja. Njihov bešavni postupak zavarivanja rezultira jakim zavarima veće čvrstoće uz smanjenje ukupne težine projekta. Dodatno, čeono zavareni priključci mogu izdržati koroziju od vode i drugih elemenata bolje od tradicionalnih cjevovoda, tako da je njihov životni vijek dulji za dugoročnije projekte. Nadalje, njegove sposobnosti čvrstog brtvljenja zahtijevaju manje održavanja, jer su curenja rjeđa u usporedbi s drugim vrstama spojnica. Zaključno, čeono zavareni cijevni spojevi izvrstan su izbor za građevinske i infrastrukturne projekte koji zahtijevaju visoku trajnost tijekom vremena i minimalne troškove održavanja.



Isplativ
Iako su čeono zavareni spojni dijelovi u početku skuplji od nekih drugih vrsta spojnih dijelova, oni s vremenom nude značajan povrat ulaganja. Njihova dugovječnost, malo održavanja i poboljšana učinkovitost sustava mogu pomoći u smanjenju operativnih troškova i spriječiti skupe zastoje zbog curenja i kvarova. Štoviše, njihova prilagodljivost i fleksibilnost mogu smanjiti materijalni otpad i troškove rada tijekom instalacije i modifikacije.



Zašto odabrati nas

Visoki standardi kvalitete

Naši proizvodi izrađeni su prema standardima visoke kvalitete, čime se osigurava njihova izdržljivost i dugotrajnost. Za izradu naših proizvoda koristimo samo najbolje materijale i najnovije proizvodne tehnike.

Konkurentne cijene

Nudimo naše prirubničke proizvode po konkurentnim cijenama, osiguravajući da naši kupci dobiju najbolju moguću vrijednost za svoj novac.

Stručnost

Imamo tim stručnjaka koji imaju dugogodišnje iskustvo u industriji prirubnica.

Služba za korisnike

Ponosimo se pružanjem izvrsne korisničke usluge i osiguravanjem da naši kupci budu zadovoljni svojim kupnjama. Uvijek smo dostupni odgovoriti na sva pitanja ili nedoumice koje naši kupci mogu imati.



Koje su različite vrste spojnih cijevi za sučeoni zavar

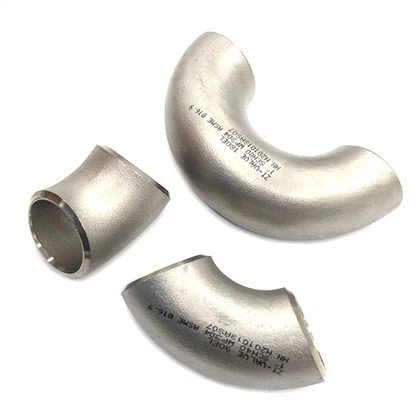

Koljeno za sučeoni zavar
Koljeno za sučeoni zavar dizajnirano je za promjenu smjera tekućine u cjevovodnom sustavu. Ima dugi radijus (LR) i kratki radijus (SR) i ima različite stupnjeve pokrivanja do 45 stupnjeva, 90 stupnjeva i 180 stupnjeva. Zavareno koljeno je čelično koljeno oblikovano vrućim prešanjem ili kovanjem. Njegov oblik spajanja je za izravno zavarivanje koljena i čelične cijevi. Sučeono zavarena koljena uglavnom se koriste za koljeno s višim tlakom i temperaturom od ostalih vrsta spojeva (koljeno zavareno u utičnicu ili koljeno za cijevi s navojem).



T-kratnik za sučeoni zavar
T-račva za sučeono zavarivanje (jednaka T-račva i redukcijska T-račva) ima granu 90-stupnjeva i ravnu cijev koja će osigurati vezu za instaliranje drugog uređaja za cjevovodne sustave. Sučeono zavareni T-krak se široko koristi u nafti, zrakoplovnoj farmaciji, kemijskoj industriji, metalurgiji, električnoj energiji, vojnoj industriji, inženjerskoj podršci i drugim industrijskim cjevovodima.



Čeono zavareni reduktor
Ista struktura T oblika, ali je veličina grane 90-stupnjeva manja od promjera pravocrtne cijevi. Stoga ugradite cijev ili priključke manjeg promjera. Promjer grane je manji od glavnog promjera. Reducirajući T-promjer obično se opisuje kao NPS promjeri.



Čeono zavareni jednaki T-krak
Jednaka majica: Tri grane majice imaju iste promjere. Naziva se i Straight Tee.



Reduktor sučeonog zavara
Sučeoni reduktor je komponenta koja se koristi u cjevovodima za smanjenje njegove veličine od velikog do malog provrta u skladu s unutarnjim promjerom. Duljina redukcije ovdje je jednaka prosjeku manjeg i većeg promjera cijevi. Ovdje se reduktor može koristiti kao difuzor ili mlaznica. Reduktor pomaže u ispunjavanju postojećih cjevovoda različitih veličina ili hidrauličkog protoka cijevnih sustava.



Koncentrični reduktor
Ovaj reduktor sastoji se od simetričnih i stožastih spojnica koji povećavaju ili smanjuju promjer jednako oko središnje crte. Na primjer, kada cijev od 1" prijeđe u ¾" cijev, tada vrh ili dno cijevi ne ostaju ravni. Široko se koristi kada se mijenja jedan ili više promjera.



Ekscentrični reduktor
Stožasti nastavak koji smanjuje ili povećava promjer, ali nije simetričan u odnosu na središnju liniju. Ovo se koristi u sustavima cjevovoda za smanjenje promjera cijevi s jedne veličine na veću ili manju veličinu.



Čep za sučeoni zavar
Završne kapice cijevi ButtWeld obično su zavarene na kraj cijevi ili montirane na vanjski navoj kraja cijevi kako bi pokrile priključke cijevi. Za zatvaranje cjevovoda tako da je funkcija ista kao čep cijevi.



Spojka za sučeoni zavar
Spojka je uređaj koji se koristi za spajanje dviju osovina zajedno na njihovim krajevima u svrhu prijenosa snage. Primarna svrha spojnica je spajanje dvaju dijelova rotirajuće opreme uz dopuštanje određenog stupnja neusklađenosti ili pomicanja kraja ili oboje. Spojka može biti i mehanička naprava koja služi za spajanje krajeva susjednih dijelova ili predmeta.



Nazuvica za sučeoni zavar
Nipl je kratki komad cijevi obično s navojima na oba kraja, za spajanje dvaju drugih spojnica. Duljina bradavice općenito je određena ukupnom duljinom s dijelom navoja. Također, može imati šesterokutni dio u sredini za hvatanje ključem (mi ga zovemo šesterokutna bradavica) ili može jednostavno biti izrađen od komada cijevi.



Sučeoni zavareni završeci
Završetak preklopnog spoja je fiting koji se koristi za zamjenu zavarenih prirubnica kada je potrebna podrška rotirajuće potporne prirubnice. Može se isporučiti u standardnoj i nestandardnoj ANSI dimenziji koja se koristi za spajanje cijevi različitih promjera.



Primjene spajanja cijevi za sučeono zavarivanje

Postrojenja za pročišćavanje otpadnih voda

Cjevovodi sa čeono zavarenim spojnicama sigurno upravljaju protokom ljudskog otpada unutar industrijskih postrojenja.

Proizvodnja alkohola

Priključci za sučeono zavarivanje pružaju sigurnu i pouzdanu vezu u transportu alkoholnih proizvoda od proizvodnih pogona do distribucijskih centara i, na kraju, potrošača.

Kemijske tvornice

Priključci za sučeono zavarivanje smanjuju rizik od curenja, izlijevanja i nesreća, štiteći okoliš u kemijskim tvornicama koje proizvode potencijalno opasne spojeve.

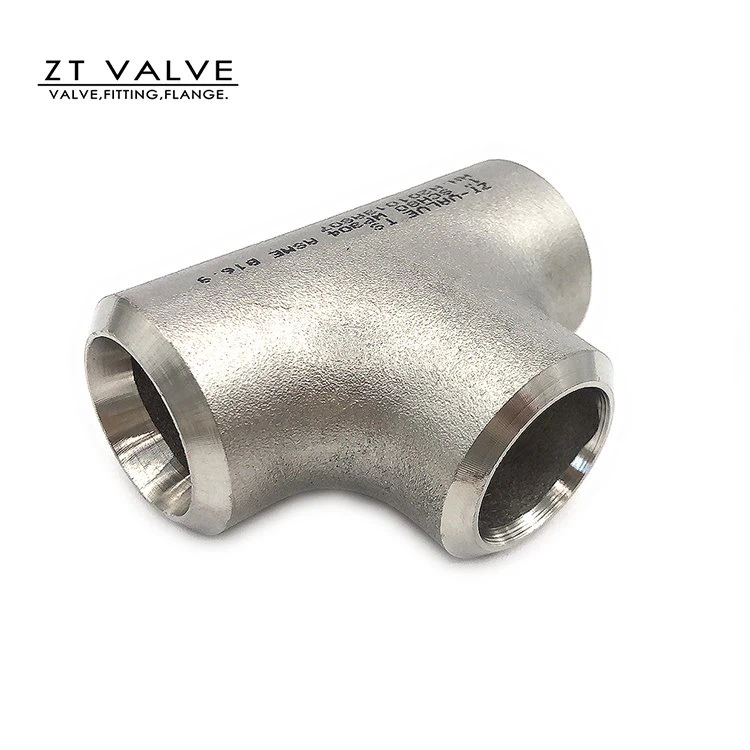

Stainless Steel Pipe Fittings Tee

Različite upotrebe fitinga za sučeoni zavar i fitinga za zavarivanje



Veličina cijevi i nazivni tlak
Priključci za sučeoni zavar za veće veličine i viši tlak, priključci za zavarivanje za manje veličine i sustave s nižim tlakom.



Zahtjevi za zavarivanje
Priključci za sučeono zavarivanje zahtijevaju vješte zavarivače i specijaliziranu opremu, dok je priključke za zavarivanje lakši za ugradnju uz manje stručnosti u zavarivanju.



Procijenite prostorna ograničenja
Priključci za zavarivanje imaju kompaktniju konstrukciju, što ih čini prikladnima za primjenu u ograničenom prostoru.



Cjelovitost zgloba
Priključci za sučeoni zavar općenito osiguravaju veću cjelovitost spoja zbog zavarivanja punim prodiranjem.



trošak
Procijenite trošak spojnica i povezane troškove rada za ugradnju, jer spojnice za sučeono zavarivanje mogu zahtijevati više rada i specijalizirane opreme.

Kako osigurati ispravne tehnike zavarivanja spojnica za sučeono zavarivanje?



Pripremite cijevi i priključke
S pravilnom pripremom cijevi i spojnih dijelova povećavaju se izgledi za uspješan postupak zavarivanja. Za pripremu cijevi i spojnih dijelova provjerite jesu li čisti, bez nečistoća i imaju glatke rubove. Možete koristiti žičanu četku ili brusilicu za uklanjanje hrđe, prljavštine ili drugih kontaminanata koji utječu na kvalitetu zavara. Također, cijevi i spojnice trebaju biti ispravno poravnati.



Odaberite pravi materijal za punjenje
Kvaliteta zavara ovisi o materijalu za punjenje koji odaberete. Materijal za punjenje koji odaberete treba biti kompatibilan s osnovnim materijalom i imati potrebnu čvrstoću i svojstva otpornosti na koroziju. Također, punilo treba zadovoljiti specifične zahtjeve primjene.



Pratite i kontrolirajte okolinu zavarivanja
Okolina zavarivanja značajno utječe na kvalitetu zavara. Područje za zavarivanje mora biti pravilno prozračeno kako bi se osiguralo sigurno radno okruženje i spriječilo nakupljanje opasnih para. Osim toga, trebali biste pratiti razinu temperature i vlažnosti u prostoru za zavarivanje, zajedno s opremom i alatima za zavarivanje.



Provedite provjere kvalitete
To je nešto što ljudi često zaboravljaju. Kako biste osigurali da zavar zadovoljava tražene standarde i specifikacije, trebali biste se odlučiti za provjere kontrole kvalitete. Trebali biste provesti vizualna ispitivanja i ispitivanja bez razaranja kako biste provjerili ima li nedostataka ili nedostataka u zavaru nakon zavarivanja. Što je najvažnije, trebali biste provesti tlačna ispitivanja, osiguravajući da zavar može izdržati potrebni pritisak i naprezanje

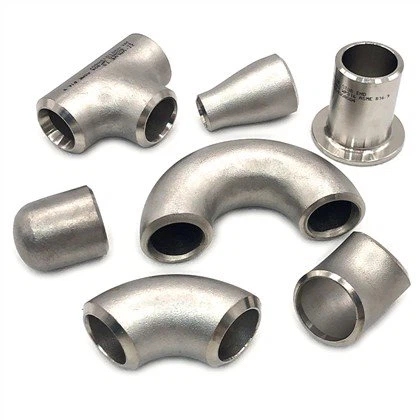

Ss Reducer Fitting






Vrste i upotreba spojnih dijelova za cijevi od nehrđajućeg čelika




01/

Martenzitna serija 400
410 Ravni krom (12–18%); magnetski; može se toplinski obraditi da očvrsne. Tip 410 ne korodira kada je izložen pari ili umjerenim kemijskim uvjetima.

02/

Tipična ocjena
Kao primjeri tipičnih primjena mogu se navesti spojni elementi, dijelovi strojeva i osovine pumpi.

03/

Feritna serija 400
Ravni krom 430 obično se nalazi u feritnim čelicima serije 400 s udjelom ugljika od 12-18%. Magnetski je i ima nizak udio ugljika, ali se ne može zagrijavati. U tipičnim primjenama, visoko polirana obloga se koristi u preradi hrane i drugim primjenama.

04/

Precipitacijsko otvrdnjavanje
Tipični stupanj: martenzitni ili austenitni 17-4 krom (12-28 posto), nikal (4-7 posto). Prema oznaci stupnja 630, koji je također poznat kao stupanj 17-4, nikal i krom dodani su u omjerima od 17 posto odnosno 4 posto. Čelici pokazuju visoku čvrstoću, dobru duktilnost i visok stupanj otpornosti na koroziju pri niskim temperaturama.



Kako odabrati pravi spoj cijevi za sučeoni zavar


Cijev VS cijevi
Iako ljudi mogu koristiti izraze "cijev" i "cijev" naizmjenično, oni imaju različite svrhe i ne mjere se na isti način. Cijevi služe kao posude za prijenos tekućina i plinova u velikim vodovodnim instalacijama. Cijevi, s druge strane, mogu biti kvadratne, okrugle ili pravokutne i obično se koriste u konstrukcijskim primjenama. Odabir prave vrste cijevi pomaže u osiguravanju optimalne i isplative izvedbe vodovoda.



Vrste niti
Cijevni priključci imaju navoje na oba kraja, sa ženskim navojima na unutarnjoj strani priključka. Muški navoji nalaze se s vanjske strane priključka i uvijaju se u ženski navoj. Uobičajeni tip navoja koji se koristi u Sjevernoj Americi je Nacionalni cijevni navoj (NPT), koji sadrži konusne navoje koji se koriste za spajanje i brtvljenje cijevi. Priključci dolaze u muškim navojima (MPT ili MNPT) i ženskim navojima (FPT ili FNPT). Druga uobičajena vrsta navoja je British Standard Pipe (BSP), standard koji se koristi u većini zemalja za vodovodne instalacije i cijevne instalacije. Drugi standardi tipa niti razlikuju se ovisno o zemlji i industriji.



Materijal
Materijal armature ovisi o nekoliko čimbenika, uključujući temperaturne uvjete, nazivni tlak i cijenu. Cijevi dolaze od raznih materijala, kao i spojni dijelovi. Međutim, spoj cijevi za sučeoni zavar i komponente cijevi obično se podudaraju s materijalom same cijevi. Najčešći materijali za armature su metali i plastika, uključujući mesing, bakar, čelik, crno željezo, polivinil klorid (PVC), polietilen visoke gustoće i još mnogo toga.



Veličina
Pronalaženje cijevi koje su veličine potrebne za projekt može biti zbunjujuće. Međutim, veličina cijevi odnosi se na nazivni promjer (DN) ili prosječni unutarnji promjer mjerenja cijevi. Cijevi se mogu jednostavno zamijeniti i spojiti na cijevi istog nazivnog promjera. Nazivni promjer može se izračunati pomoću standardnih tablica i rasporeda na temelju dimenzija cijevi.




Naša tvornica



Naši osnivači su u industriji nehrđajućeg čelika više od 30 godina i izvoze proizvode od nehrđajućeg čelika više od 15 godina. Uglavnom izvozimo u više od 30 zemalja u Sjevernoj Americi, Južnoj Americi, Europi, Aziji i drugim državama. Uz upornost i trud, postali smo jedno od vodećih poduzeća armatura ventila i prirubnica u Kini.



home-about-us




Postavljena pitanja


P: Koliki je razmak za zavarivanje spojeva cijevi?

O: Razmak može biti tijesan od 1/16 inča ili do 5/32 inča. Obično je potreban manji razmak, dok je lakši i dopušta veći razmak. Korijenski razmak trebao bi biti dovoljno velik da ga rastaljena kupka za zavarivanje može ispuniti, ali dovoljno mali da lopatica zavarivanja ne propadne.

P: Koja su tri uobičajena cijevna priključka u zavarivanju?

O: Postoji mnogo različitih vrsta fitinga i proizvode se u istim veličinama, rasporedima (zid) i materijalima kao i cijevi. Uobičajene vrste konfiguracija fitinga uklapaju se u tri opće skupine; Sučeono zavareni, navojni (vijčani) i zavareni utičnicom.

P: Možete li zavariti kovne spojeve cijevi?

O: Da, kovan lijev se može zavarivati. Međutim, samo zato što ste mogli ne znači da biste trebali! NE SMIJE se zavarivati ​​na fitingu cijevi od kovanog željeza instaliranom u sustavu pod tlakom! Strukturni integritet armature ĆE biti promijenjen!

P: Zašto morate ostaviti razmak prilikom zavarivanja cijevi?

O: Tijekom zavarivanja ovi mali razmaci omogućuju prolazak tekućeg rastaljenog metala i pravilno stapanje. Osigurava pravilno prodiranje koje određuje čvrstoću i trajnost zavarenog spoja.

P: Koji je najčešći stil zavarenog spoja koji se koristi u sustavima zavarenih cijevi?

O: Sučeoni spoj ili sučeoni zavar je spoj gdje su dva komada metala postavljena zajedno u istoj ravnini, a strana svakog metala je spojena zavarivanjem. Sučeoni zavar je najčešći tip spoja koji se koristi u izradi konstrukcija i sustava cjevovoda.

P: Koji je najčešći način spajanja cijevi?

O: Sučeoni zavar je najčešći tip metode zavarivanja spajanja cijevi. Radnici koriste ovu metodu za spajanje dvije cijevi istog promjera. Općenito, ovi su spojevi najzastupljeniji u komercijalnim ili industrijskim sustavima cijevi. Spojevi zabrtvljeni sučeonim zavarom nisu dostupni za održavanje jer su fiksni spojevi.

P: Koja su četiri primarna procesa zavarivanja cijevi?

O: Zavarivanje cijevi koristi tehnike elektrolučnog zavarivanja, uključujući elektrolučno zavarivanje zaštićenim metalom (SMAW), plinsko elektrolučno zavarivanje (GMAW) – uključujući MIG i MAG zavarivanje, elektrolučno zavarivanje punjenom jezgrom (FCAW), elektrolučno zavarivanje pod praškom i inertni plin od volframa (TIG) zavarivanje.

P: Koja je razlika između kovkih i duktilnih spojeva?

O: Tempirano željezo obično ima neke unutarnje nedostatke koji proizlaze iz čestica ugljika nepravilnog oblika. Ovo stvara mogućnost pucanja. Nodularno željezo ima sferne čestice ugljika koje omogućuju veće savijanje.

P: Mogu li zavarivati ​​spojeve za crne cijevi?

O: Možete li zavariti armature za cijevi od crnog željeza? Naravno, čelični spojevi mogu se zavarivati ​​bilo kojom uobičajenom metodom za zavarivanje čeličnih legura.

P: Što znači ISO u spojevima cijevi?

O: Cijevni navoj. Ove metričke veličine navoja za cijevi usvojio je ISO (International Standards Organisation) i prvenstveno su namijenjene za cijevi ili cijevi za spajanje zajedno ili u ISO otvore cijevi na ventilima, cilindrima, pumpama i drugim komponentama.

P: Koja je uobičajena pogreška u zavarivanju cijevi?

O: Zavarivanje koje ostane u spoju se troši. Ako postoji greška u prianjanju ili ako je monter upotrijebio pogrešan dodatni metal za pričvršćivanje spoja, postoji rizik od oštećenja zavara. Izrezivanje čavlića pomaže eliminirati ovaj potencijalni problem.

P: Zašto zavarivači cijevi zavaruju nizbrdo?

O: Na cijevima s tanjim zidom, nizbrdo zavarivanje omogućuje operaterima rad "vruće i brzo", povećavajući produktivnost u usporedbi s zavarivanjem uzbrdo, što je potrebno na cijevima s debljim zidom kako bi se povećao unos topline kako bi se osiguralo potpuno prodiranje.

P: Zašto su krajevi cijevi zakošeni prije zavarivanja?

O: Iskosavanje krajeva cijevi pomaže osigurati da ti zavari budu što jači, ali može biti sporo i zaustaviti proizvodnju kada je vrijeme kritično. Važni su i brzina i kvaliteta – skošenje se mora odvijati brzo kako se ne bi pojavila uska grla, ali ipak mora zadovoljiti visoke specifikacije kako bi se osigurala čvrstina zavara.

P: Koja je minimalna udaljenost zavarivanja cijevi?

O: Razmak između dva zavarena spoja trebao bi biti 4 puta veći od debljine stijenke cijevi ili jedanput od promjera cijevi, ali nikad manji od 1,5 inča.

P: Koja je minimalna udaljenost između dva zavara u cjevovodu?

O: Kao dobra inženjerska praksa "Minimalna udaljenost između dva probodna zavara (obodni, zavareni spoj grana) je 4 puta debljina cijevi ili 100 mm, što god je veće.

P: Koliko daleko ide bakrena cijev u montažu?

O: Bakreni fitinzi za znoj tipično dolaze s oko {{0}}.5" (ili što već) dubinom umetanja za bakrenu cijev? Na primjer, očito je da je preporuka i najbolja praksa umetnuti bakrenu cijev do punih 0,5 ".

P: Koliki mora biti razmak između cijevi i fitinga da bi se osigurala izvrsna veza prilikom tvrdog lemljenja?

O: Preporučeni razmak za lemljeni spoj je . 002 -. 005". Premali zazor smanjuje sposobnost dodatnog metala da pravilno teče.

P: Koliki je razmak između cijevi?

A: Središte do središta između cijevi=pola O/D (vanjski promjer) prirubnice veće cijevi + debljina izolacije veće cijevi (ako je primjenjivo) + 25 mm + pola O/D ( vanjski promjer) cijevi manje veličine + debljina izolacije cijevi manje veličine (ako je primjenjivo).

P: Što je kratka cijev postavljena između spojnica ili drugih spojnica?

O: Nipl je kratak dio cijevi, obično s muškim navojem od čelika, mesinga, kloriranog polivinil klorida (CPVC) ili bakra (ponekad bakra bez navoja), koji povezuje dva druga priključka.

P: Koliko se zavarenih spojeva preporučuje za zavarivanje cijevi?

O: Ne mogu se sjetiti situacije u kojoj je cijev montirala i zalijepila druga osoba. Što se tiče broja i duljine pričvrsnih zavara, najčešće vidim da zavarivači koriste četiri pričvrsna zavara duljine oko 25 mm na 12:00, 3:00, 6:00 , i 9:00 položaji sata.

Kao jedan od vodećih proizvođača i dobavljača fitinga za sučeono zavarene cijevi u Kini, srdačno vas pozdravljamo da kupite fiting za sučeono zavarene cijevi u našoj tvornici s popustom. Svi naši proizvodi su visoke kvalitete i konkurentne cijene. Kontaktirajte nas za ponudu.

Union zavarenu stražnjicom, Sindikat zavarivanja za zavarivanje
