Bok tamo! Ja sam dobavljač nepovratnih ventila. Tijekom godina naučio sam puno o različitim vrstama nepovratnih ventila i mislio sam da bi bilo super podijeliti to znanje sa svima vama. Dakle, zaronimo odmah i istražimo razne vrste nepovratnih ventila koji postoje.
Zakretni povratni ventili
Jedan od najčešćih tipova povratnih ventila je povratni ventil. Ovi ventili rade pomoću diska koji se okreće na zglobu ili osovini. Kada je protok tekućine u pravom smjeru, pritisak tekućine otvara disk, dopuštajući tekućini da prođe. Ali kada se protok pokuša preokrenuti, disk se pomiče unatrag i zatvara uz sjedište ventila, sprječavajući povratni tok.
Zakretni povratni ventili prilično su svestrani. Mogu se nositi sa širokim rasponom protoka i pritisaka, što ih čini prikladnima za mnoge različite primjene. Možete ih pronaći u vodovodima, naftnim i plinskim sustavima, pa čak iu nekim industrijskim postrojenjima za preradu. Loša strana je što se mogu malo sporo zatvarati, posebno u sustavima s velikim protokom, a to ponekad može dovesti do vodenog udara (glasan zvuk lupanja uzrokovan naglim zaustavljanjem protoka tekućine).
Podignite povratne ventile
Sljedeći su nepovratni ventili za podizanje. U ovim se ventilima disk pomiče okomito umjesto da se njiše. Kada postoji strujanje prema naprijed, pritisak tekućine podiže disk sa sjedišta ventila i tekućina može teći kroz njega. Kada se protok preokrene, disk se spušta natrag na sjedalo kako bi blokirao povratni tok.
Podizni nepovratni ventili se često koriste u sustavima gdje je protok relativno konstantan i gdje je potrebno čvrsto brtvljenje. Dobro funkcioniraju u primjenama poput pražnjenja crpke, gdje želite spriječiti da crpka radi unazad. U usporedbi s okretnim nepovratnim ventilima, nepovratni ventili podizanja općenito se brže zatvaraju, ali također mogu biti osjetljiviji na prljavštinu i krhotine u tekućini, što može spriječiti da disk pravilno nasjedne.
Kuglasti povratni ventili
Kuglasti povratni ventili još su jedna popularna opcija. Kao što ime sugerira, ovi ventili koriste kuglu za kontrolu protoka. Lopta je obično izrađena od tvrdog materijala poput metala ili plastike. Kada postoji strujanje prema naprijed, tekućina gura kuglu dalje od sjedišta ventila, dopuštajući tekućini da prođe. Kada se protok preokrene, kugla se gura natrag prema sjedištu, zatvarajući ventil.
Kuglasti povratni ventili jednostavnog su dizajna i mogu biti vrlo pouzdani. Često se koriste u primjenama niskog tlaka, kao što su vodovodni sustavi ili male pumpe. Također se relativno lako postavljaju i održavaju. Međutim, oni možda nisu najbolji izbor za sustave visokog protoka ili visokog tlaka, jer se lopta može gurnuti izvan svoje pozicije ili se oštetiti u ekstremnim uvjetima.
Membranski povratni ventili
Membranski povratni ventili koriste fleksibilnu membranu za kontrolu protoka tekućine. Dijafragma je obično izrađena od gume ili sličnog elastičnog materijala. Kada tekućina teče u pravom smjeru, pritisak tekućine savija dijafragmu, stvarajući otvor kroz koji tekućina može proći. Kada se protok preokrene, dijafragma se vraća u prvobitni položaj, blokirajući povratni tok.
Ovi ventili su izvrsni za primjene u kojima trebate spriječiti kontaminaciju, budući da dijafragma osigurava čvrsto brtvljenje. Obično se koriste u industriji hrane i pića, kao iu nekim medicinskim primjenama. Membranski povratni ventili također su otporni na koroziju i mogu podnijeti širok raspon temperatura. Ali oni možda nisu prikladni za visokotlačne sustave jer se dijafragma može oštetiti pod pretjeranim pritiskom.
Nepovratni ventili s nagibnim diskom
Nepovratni ventili s nagibnim diskom pomalo su slični nepovratnim ventilima, ali s malo drugačijim dizajnom. Umjesto punog zamaha, disk u povratnom ventilu s nagibnim diskom naginje se u točki zakretanja. Ovaj dizajn omogućuje brže vrijeme zatvaranja u usporedbi s uobičajenim zakretnim povratnim ventilima, smanjujući rizik od vodenog udara.
Nepovratni ventili s nagibnim diskom često se koriste u velikim cjevovodima i sustavima s velikim protokom. Također su prikladni za primjene gdje je prostor ograničen, budući da imaju kompaktniji dizajn u usporedbi s nekim drugim tipovima povratnih ventila. Međutim, kao i druge povratne ventile, potrebno ih je pravilno održavati kako bi se osigurao dug radni vijek.
Nepovratni ventili s dvostrukom pločom
Nepovratni ventili s dvije ploče imaju dvije polukružne ploče koje se otvaraju i zatvaraju radi kontrole protoka. Kada postoji strujanje prema naprijed, ploče se otvaraju, a kada se tok obrne, zakreću se zajedno kako bi blokirale povratni tok.
Ovi ventili su poznati po svojoj kompaktnoj veličini i niskom padu tlaka. Često se koriste u HVAC sustavima, postrojenjima za pročišćavanje vode i drugim aplikacijama gdje je prostor važan. Nepovratni ventili s dvostrukom pločom također su relativno jednostavni za ugradnju i mogu podnijeti širok raspon protoka.
Vafer povratni ventili
Vafer nepovratni ventili dizajnirani su za ugradnju između dvije prirubnice. Vrlo su tanki i lagani, što ih čini prikladnima za primjene u kojima su prostor i težina važni čimbenici. Rad nepovratnih ventila s pločicama sličan je drugim vrstama, s diskom ili drugim mehanizmom koji se otvara i zatvara radi kontrole protoka.
Možete pronaći nepovratne ventile u mnogim industrijama, uključujući kemijsku obradu i proizvodnju električne energije. Često se koriste u sustavima gdje je potrebno brzo i pouzdano isključivanje. Međutim, možda će zahtijevati pažljiviju ugradnju kako bi se osiguralo pravilno brtvljenje između prirubnica.
Tihi povratni ventili
Tihi nepovratni ventili, kao što naziv implicira, dizajnirani su za tihi rad. Obično imaju disk ili klip s oprugom koji pomaže u brzom i glatkom zatvaranju ventila, smanjujući rizik od vodenog udara i prateće buke.
Ovi se ventili obično koriste u vodovodnim sustavima, posebno u zgradama gdje je buka problem, kao što su hoteli, bolnice i stanovi. Također se mogu koristiti u industrijskim aplikacijama gdje je poželjan tih rad. Tihi nepovratni ventili mogu biti malo skuplji od drugih vrsta, ali smanjenje buke može ih učiniti vrijednima ulaganja.
Klipni povratni ventili
Klipni povratni ventili koriste klip umjesto diska ili kugle za kontrolu protoka. Klip se pomiče naprijed-natrag unutar cilindra, otvarajući se kada postoji strujanje prema naprijed i zatvarajući se kada je protok obrnut.
Ovi se ventili često koriste u visokotlačnim aplikacijama, poput hidrauličkih sustava. Mogu podnijeti visoke pritiske i protoke bez gubitka učinkovitosti. Međutim, klipni nepovratni ventili mogu biti složeniji i zahtijevati više održavanja u usporedbi s nekim drugim vrstama nepovratnih ventila.
Ss Vertikalni povratni ventil
Vertikalni nepovratni ventil Ss poseban je tip koji je dizajniran za okomitu ugradnju. Nudi neke jedinstvene prednosti, kao što su kompaktniji dizajn i bolja izvedba u određenim aplikacijama okomitog protoka. Može se izraditi od nehrđajućeg čelika, koji pruža izvrsnu otpornost na koroziju, što ga čini prikladnim za upotrebu u teškim uvjetima.

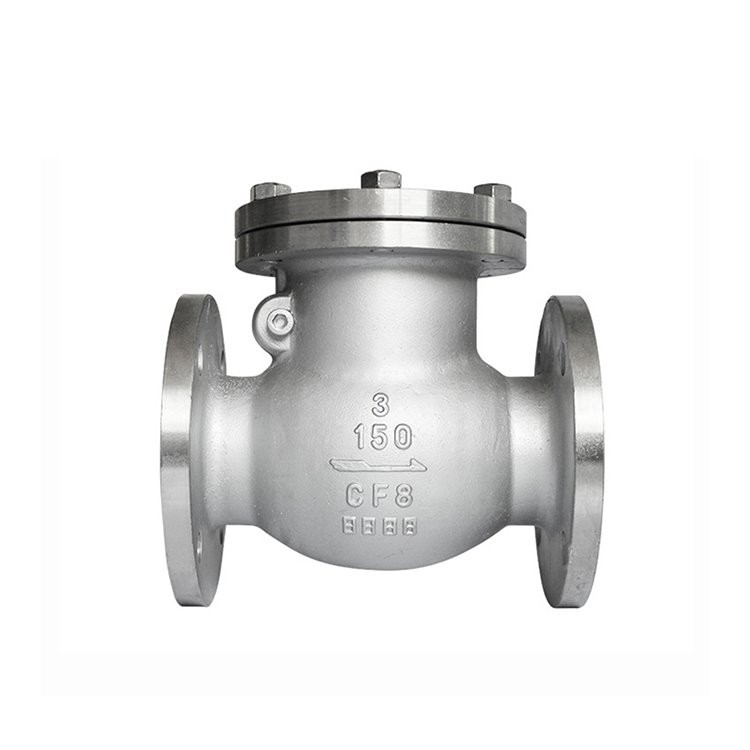

Nepovratni ventil od nehrđajućeg čelika
Nepovratni ventili od nehrđajućeg čelika popularan su izbor u mnogim industrijama. Nehrđajući čelik je čvrst, izdržljiv i otporan na koroziju, što znači da ovi ventili mogu trajati dugo čak i u teškim uvjetima. Dolaze u različitim vrstama, kao što su okretni, podizni i kuglasti povratni ventili, tako da možete odabrati onaj koji najbolje odgovara vašoj primjeni.
Nepovratni ventil od nehrđajućeg čelika
Još jedno spominjanje nepovratnog ventila od nehrđajućeg čelika jer je vrlo svestran. Bilo da imate posla s kemikalijama, vodom ili drugim tekućinama, nepovratni ventil od nehrđajućeg čelika može pružiti pouzdano rješenje. Njegova sposobnost otpornosti na koroziju čini ga izvrsnim izborom za unutarnju i vanjsku primjenu.
Zamatanje i pružanje ruke
Kao što vidite, postoji mnogo različitih tipova nepovratnih ventila, svaki sa svojim skupom značajki i primjena. Odabir pravog povratnog ventila za vaše potrebe ključan je za osiguranje učinkovitog i pouzdanog rada vašeg sustava.
Ako ste na tržištu nepovratnih ventila i želite dalje istražiti svoje mogućnosti, slobodno mi se obratite. Ovdje sam da vam pomognem pronaći savršen nepovratni ventil za vaše specifične zahtjeve. Hajdemo popričati i vidjeti kako vam mogu pomoći da napravite najbolji izbor za svoj projekt.
Reference
- "Valve Handbook" Udruge proizvođača ventila
- Razne industrijske publikacije o sustavima za kontrolu tekućina
